CL-58
- 旋徑 660, 900 mm
- 兩心間距 1000 ~ 6000 mm
- 主軸孔徑 120,186, 258, 375 mm
- 主軸馬達 30, 40 HP
| 床面上旋徑 | 900 mm |
| 鞍面上旋徑 | 520 mm |
| 兩心間距 | 1115, 2115, 3395, 4345, 5625, 6430 mm |
| 床面寬度 | 560 mm |
| X 軸 | 520 mm |
| Z 軸 | 950, 1950, 3220, 4170, 5360, 6165 mm |
| 主軸通孔 | φ 120 mm ( A2-11, 6 ~ 1600 rpm ) φ 186 mm ( A2 - 15, 3 ~ 1000 rpm ) φ 258 mm ( A2 - 15, 3 ~ 650 rpm ) φ 375 mm ( A2 - 20, 4 ~ 500 rpm ) |
| 主軸變速檔數 | 2 |
| 外徑切削刀具 | V 8 : φ 32 mm H 4 : φ 32 mm ( Option ) |
| 內徑切削刀具 ( 最大 ) | V 8 : φ 50 mm H 4 : φ 50 mm ( Option ) H 6 : φ 50 mm ( Option ) |
| X 軸 | 10 m / min |
| Z 軸 | 10 m / min |
| 尾座移動量 | 220 mm |
| 心軸直徑 | 150 mm |
| 心軸斜度 | MT # 5 |
| 主軸馬達 ( 30 分 ) | αP 40 i ( 30 HP / 25 HP ) αP 50 i ( 40 HP / 30 HP ) * |
| 進給軸馬達 | X : α 12 is ( 3.6 HP ) Z : α 22 is ( 5.4 HP ) |
| 油壓單元馬達 | 2 HP |
| 切削液馬達 | 1 HP |
| 機械長度 | 5335, 6290, 6940, 8370, 10515, 11320 mm |
| 機械寬度 | 2485 mm |
| 機械高度 | 2100 mm |
| 機械重量 | 7300, 9200, 10800, 11800, 13200, 14500 kg |
- 以上規格如有變更恕不另行通知。
- 兩心間距會因主軸孔徑不同而改變。
- X 軸移動量會因不同刀塔而改變。
- 機械長度含鐵屑輸送機。
- 詳細規格數據依報價為主。
- 標準或選購依報價單為主。
標準配備及附件
- 電腦FANUC 0iTD
- 彩色螢幕 10.4”
- 主軸馬達 30 HP, αP 40 i
- 主軸馬達40 HP, αP 50 i ( 僅適用於 CL 58 機型 )
- 主軸孔徑 120, 186 mm
- 主軸孔徑 258, 375 mm ( 僅適用於 CL 58 機型 )
- 主軸機械式定位
- Cs 軸功能 或 Cf 軸功能

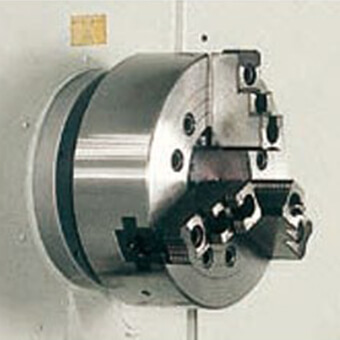

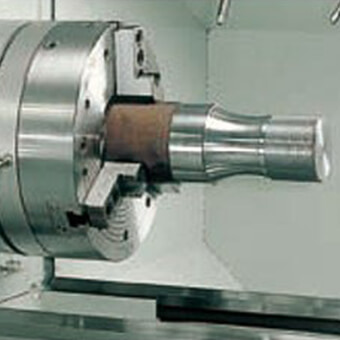

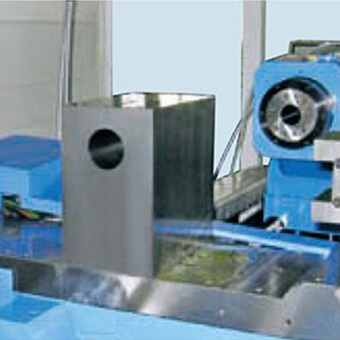

- 中空油壓三爪夾頭
- 手動三爪連動夾頭
- 手動四爪單動夾頭
- 空壓夾頭

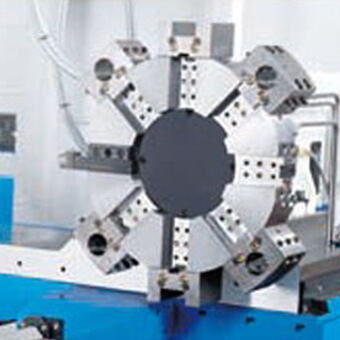

- 立式 V8 刀塔, 刀具座及刀套

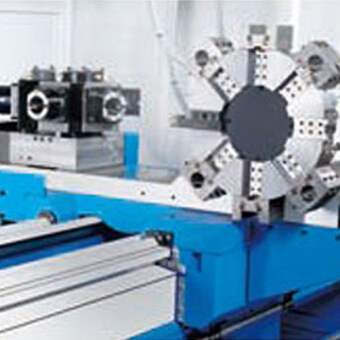

- 臥式 H4 刀塔, 刀具座及刀套
- 臥式 H6 刀塔, 刀具座及刀套
- 立式 V12 動力刀塔不含刀具座及刀套

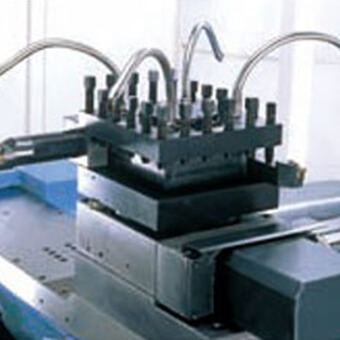

- 快換刀架
- 搪孔刀座不含刀桿

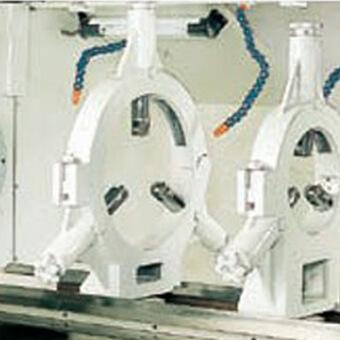

- 軸承中心架 ø 40 ~ 235 mm
- 軸承中心架 ø 190 ~ 405 mm

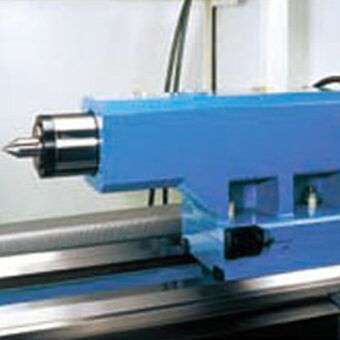

- 副主軸式尾座及固定頂針 MT # 5

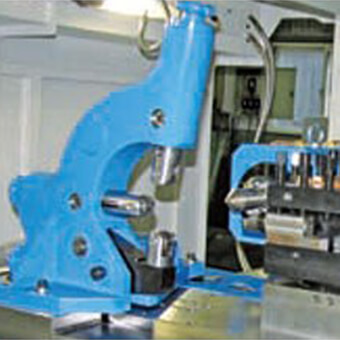

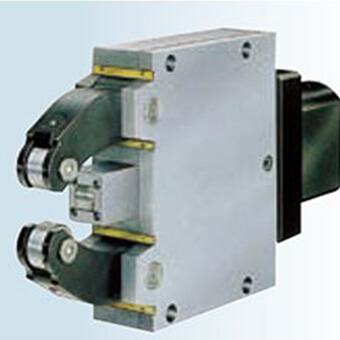

- 油壓跟刀架
- 手動跟刀架
- 油壓系統
- 冷卻水槽及冷卻系統
- 鐵屑輸送機
- 雙門及擋屑板
- 工作燈
- 工具箱及調整工具
- 變壓器
